点火控制单元

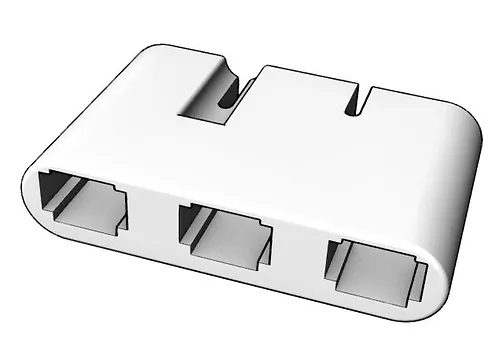

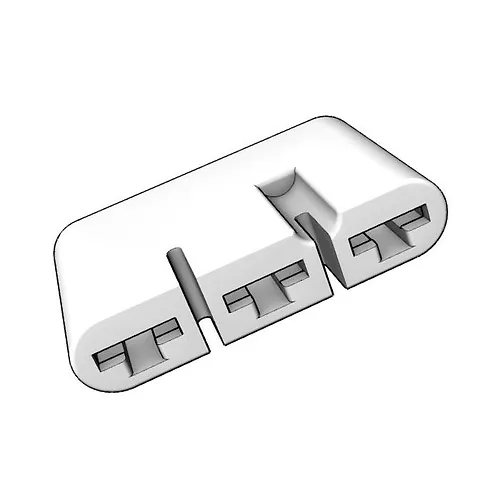

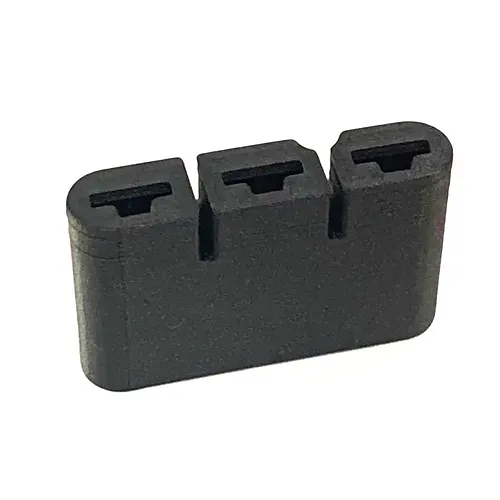

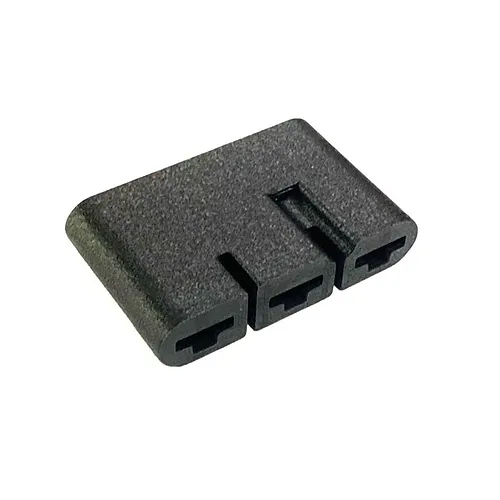

3 pin CDI connector housing.



Fits:
Porsche 911 - 1965 to 1977
Porsche 914/6

3 pin CDI Connector Housing for Porsche 911.

This is a high quality reproduction part made from PA12 Nylon which is tough, durable, heat and chemical resistant. It is also an excellent insulator.

Please Note
Pins & wiring not included, this is only the empty housing.

相关参考编号
相关编号、被取代编号、交叉引用编号或替代编号，供比较之用。

90160270201

您正在查看的产品与这些编号存在交叉引用关系

3 针 CDI（HKZ）点火模块。
高级版本
（博世编号 227-200-001）

#永久曲调#

全新 Perma Tune Gen 6

適用於:
保时捷 911 1965-77
保时捷 914/6

免责声明：在安装此 CDI 装置之前，请确保安装了新的 PERMA TUNE 线圈。请勿尝试使用巴西制造的 Blue Bosch 线圈启动汽车。这将损坏 Perma-Tune CDI 盒并使保修失效。如果 CDI 装置不是与 PERMA TUNE 线圈一起购买的，则保修将不予兑现。安装其他品牌线圈的风险由您自行承担。

Gen 6 Premium Perma-Tune CDI 模块通过提供由两个彩色 LED 功能灯自动显示的板载诊断，使诊断更容易。
这些 LED 灯有助于诊断点火模块和汽车。绿色 LED 是状态指示灯，可以闪烁诊断故障代码。红色 LED 是频闪灯，每次线圈点火时都会闪烁，方式与正时灯相同，特别适用于检测发动机失火。
LED 功能灯安装在线束电连接器中，只有在模块通电时才能通过镜子看到。
Perma-Tune Premium 模块的附加功能是三个自复位过载保护器，可保护您的 Perma-Tune 和您的汽车免受过载损坏。过载保护器隐藏在点火模块下方，因此不会破坏部件的原始外观。

Premium 点火模块采用压铸外壳，经过处理以模仿原始铝压铸分电器的光泽，并具有一系列基本模块所不具备的数字功能。Premium 模块可完全控制 RPM 限制、机械提前正时、功率输出、多火花功能，并具有许多其他可使用计算机、平板电脑或智能手机进行编程的功能。911906 已针对保时捷 911 进行了预编程，因此编程更改是可选的。可编程机械提前功能非常方便，可以恢复因磨损的机械部件而扭曲的分电器提前曲线，而无需更换重量和弹簧。向下滚动以获取有关编程选项的更完整信息。

分配器触发信号

SC 发动机点火失败的第二大常见原因是点火触发电路。
由于点火箱由位于分电器内的磁脉冲发生器控制，触发信号的任何中断都会导致点火箱发生故障。请注意，连接器可能会在外壳中推回。将橡胶套拉回以检查盒子和线束之间的连接。
由于触发问题具有间歇性，因此强烈建议对分电器进行全面拆卸和检查。特别注意分电器触发屏蔽电缆（绿线）、磁脉冲发生器磁铁和磁脉冲发生器绕组连接，因为这些部件组合在一起时容易发生故障。一个特别常见的问题是磁极断裂。磁脉冲发生器磁铁点之间出现电弧表明转子有缺陷。在这种情况下，请更换转子、磁脉冲绕组、绿线和点火箱。Perma-Tune 高性能触发非常精确，转速表可以检测到磨损的分电器轴承。转速表指针在怠速时轻微跳动即可显示这一点。触发信号问题可能导致双重触发，从而导致点火火花微弱。由于原装点火箱的触发分辨率较低，安装 Perma-Tune 后，触发信号问题的某些症状可能会更加明显。请参阅车辆维护手册，了解触发信号波形规格和分电器维修说明。
要在不使用示波器的情况下快速测试触发电路：从点火箱上拔下线束连接器。参见 911SC 安装说明图，在线束连接器的引脚 3 和 6 之间连接一个欧姆表。为防止误诊，在查看仪表时拉动位于分电器底座的绿色触发信号线。磁脉冲发生器的公布规格为 600 欧姆 +- 100。我们的经验表明，+- 25 欧姆的变化表示需要修复有缺陷的连接或更换磁脉冲发生器绕组。

相关参考编号
相关编号、被取代编号、交叉引用编号或替代编号，供比较之用。

91160270700

您正在查看的产品与这些编号存在交叉引用关系

3 针点火模块 CDI (HKZ) 盒
基础版
（博世编号 227-200-001）

#永久曲调#

免责声明：在安装此 CDI 装置之前，请确保安装了新的 PERMA-TUNE 线圈。请勿尝试使用巴西制造的 Blue Bosch 线圈启动汽车。这将损坏 Perma-Tune CDI 盒并使保修失效。如果 CDI 装置不是与 PERMA-TUNE 线圈一起购买的，则保修将不予兑现。安装其他品牌线圈的风险由您自行承担。

Perma-Tune Gen 6

適用於:
保时捷 911 1965-77
保时捷 914/6

选择：基本版或高级版

Gen 6 Perma-Tune 有两种型号：Model Premium 点火模块和 Basic 点火模块。

基础款就是基础款：它只执行与当年模拟模块相同的功能。对于普通街车来说，这可能就是所需的一切，当然比高级款更实惠。
但它仍然是高性能部件，非常适合不允许使用可编程数字点火系统的赛车场。基本型号的外壳比第五代铸造外壳更光滑、更原始。

分配器触发信号

SC 发动机点火失败的第二大常见原因是点火触发电路。
由于点火箱由位于分电器内的磁脉冲发生器控制，触发信号的任何中断都会导致点火箱发生故障。请注意，连接器可能会在外壳中推回。将橡胶套拉回以检查盒子和线束之间的连接。
由于触发问题具有间歇性，因此强烈建议对分电器进行全面拆卸和检查。特别注意分电器触发屏蔽电缆（绿线）、磁脉冲发生器磁铁和磁脉冲发生器绕组连接，因为这些部件组合在一起时容易发生故障。一个特别常见的问题是磁极断裂。磁脉冲发生器磁铁点之间出现电弧表明转子有缺陷。在这种情况下，请更换转子、磁脉冲绕组、绿线和点火箱。Perma-Tune 高性能触发非常精确，转速表可以检测到磨损的分电器轴承。转速表指针在怠速时轻微跳动即可显示这一点。触发信号问题可能导致双重触发，从而导致点火火花微弱。由于原装点火箱的触发分辨率较低，安装 Perma-Tune 后，触发信号问题的某些症状可能会更加明显。请参阅车辆维护手册，了解触发信号波形规格和分电器维修说明。
要在不使用示波器的情况下快速测试触发电路：从点火箱上拔下线束连接器。参见 911SC 安装说明图，在线束连接器的引脚 3 和 6 之间连接一个欧姆表。为防止误诊，在查看仪表时拉动位于分电器底座的绿色触发信号线。磁脉冲发生器的公布规格为 600 欧姆 +- 100。我们的经验表明，+- 25 欧姆的变化表示需要修复有缺陷的连接或更换磁脉冲发生器绕组。

相关参考编号
相关编号、被取代编号、交叉引用编号或替代编号，供比较之用。

91160270700

您正在查看的产品与这些编号存在交叉引用关系

完成 3 针 CD1/HK2 盒的点火线束。
包含所有符合原厂规格的连接器尾套、PVC护套、高级汽车电线、扁平编织接地线和触点。适用于1973年及之前的车型。

适合:
保时捷911（1965-73年）
保时捷 914/6 1971-75

相关参考编号
相关编号、被取代编号、交叉引用编号或替代编号，供比较之用。

91161205000

您正在查看的产品与这些编号存在交叉引用关系

点火线圈。保时捷 911 / 930

#永久曲调#

该线圈旨在替代 Marelli BAE202B 点火线圈或 Bosch 0221121001。它将与保时捷 Perma-Tune 点火模块配合使用。它看起来像原装设备，是美国制造的高品质线圈。

適用於:
保时捷 911 1970-83 / 911 SC
保时捷 930 Turbo 3.0L 1975-77
保时捷 930 Turbo 3.3L 1986-89
仅限保时捷 356 12v

相关参考编号
相关编号、被取代编号、交叉引用编号或替代编号，供比较之用。

90160250200

您正在查看的产品与这些编号存在交叉引用关系

＃交换＃
翻新点火启动器盒 CDI 3 PIN。

#保时捷#

适合：
保时捷 911 1965-77

翻新的点火启动器盒以交换方式出售，将收取附加费，并在退回旧盒时退还。

请注意：

• 当我们和相关制造商收到并批准更换部件时，将退还该翻新部件的附加费。
• 请注意，附加费退款通常需要平均 6 到 8 周的时间才能获得制造商的批准。
• 是否接受更换部件由制造商自行决定，以部件是否适合修复为准。
• 所有附加费和兑换均须遵守我们的条款和条件。

相关参考编号
相关编号、被取代编号、交叉引用编号或替代编号，供比较之用。

901602702AX

您正在查看的产品与这些编号存在交叉引用关系

点火启动器盒 CDI 3 PIN。
（博世参考号 227-200-001）

经典改装版 CDI+ 点火系统，在标准外观的套件中提供定制的现代电子设备。CDI+ 装置无需改装原厂线束或车辆金属部件，并且“即插即用”。

CDI+ 直接取代了 1969 年至 1983 年保时捷 911（以及 1988 年前的涡轮增压车型）上安装的 3 针和 6 针博世点火装置。所有 CDI+ 装置均内置 48 MHz 微处理器，用于控制点火正时。

基本单位：
基础款是原装博世 CDI 的即插即用替代品。它无需改装即可与现有分电器配合使用，并仍使用配重块和弹簧来实现提前曲线。它已在工厂预设（根据您的规格），并具有以下特点：
-硬转速限制器。
-软转速限制器。
-所有转速下均有双火花
-Shift 光输出
-转速表校准
-可通过固件更新进行升级（由我们的专家进行）
-可以使用隐藏的“转盘”调整以下参数。
-硬转速限制器。
-软转速限制器。
-Shift 轻 RPM。
-转速表校准。
我们的专家稍后可以将基本单元升级为高级单元。

先进单位：
这款先进的装置允许通过连接笔记本电脑来调整/微调点火提前曲线及其他功能。具体操作方式如下：将曲线“叠加”在分电器重量/弹簧曲线上，或锁定分电器并完全替换曲线。无论哪种方式，您都可以通过调整燃油并匹配点火曲线来释放发动机的真正潜力。

CDI+ 具有基本单元的所有功能，但允许更灵活的调整：
-完全可编程的点火提前曲线。
-硬转速限制器，带可调点火切断方案
- 软转速限制器，带可调点火延迟
-启动转速限制器
-所有转速下均有双火花
-最大转速指示
-Shift 光输出
-离合器踏板输入
-转速表校准
-可通过固件更新升级

适合:
保时捷911（1965-77年）

点击此处查看安装指南

点击此处查看911-CDI+ 测功机测试结果


相关参考编号
相关编号、被取代编号、交叉引用编号或替代编号，供比较之用。

91160270700

您正在查看的产品与这些编号存在交叉引用关系
