Cablaggio

Cablaggio completo del tunnel.
Il cablaggio del tunnel va dal pannello dei fusibili alla strumentazione, agli interruttori, alle luci posteriori e al motore.



Si adatta:
Porsche 911/912 1965-68

Inclusi con l'imbracatura sono:
- Connettori stampati compatibili con le spine originali
- Pannello fusibili preterminato con fusibili
- Portalampade per cruscotto
- Rivestimento in neoprene attorno al tubo di torsione
- Correggere i colori dei cavi secondo lo schema elettrico

Prodotto in Canada

Numeri di riferimento correlati
Numeri correlati, sostituiti, riferimenti incrociati o alternativi per il confronto.

901612TH65-68

Il prodotto che stai visualizzando fa riferimento a questi numeri

Relè del motorino di avviamento esterno.
Evita il costoso interruttore di accensione e installa un relè di avviamento a caldo che convoglierà la corrente direttamente al motorino di avviamento.
Disponiamo di una versione da 6 o 12 volt e funziona su qualsiasi modello classico.

Adatto a:
Modello Porsche 911 / 924 / 928 / 914 / 944 / 968 / 356

Questo relè può essere posizionato vicino al motorino di avviamento e serve a limitare la corrente di avviamento e a non consentirne più la commutazione tramite l'interruttore di accensione.

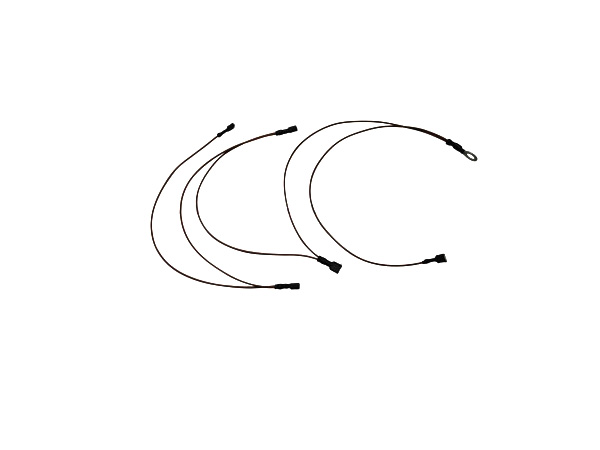

Cablaggio di terra/strumenti del cavo di terra

Per Porsche 911/912 1965-68

Numeri di riferimento correlati
Numeri correlati, sostituiti, riferimenti incrociati o alternativi per il confronto.

90161231121

Il prodotto che stai visualizzando fa riferimento a questi numeri

Connettore a proiettile per il cablaggio del cablaggio dell'interruttore di accensione.



Si adatta:
Porsche 911 / 912 - dal 1965 al 1968

Connettore a proiettile stampato a 8 poli, cablaggio all'interruttore di accensione di tipo originale (901.613.101.10) e interruttore fari.

Questo è per l'interruttore di accensione che ha i connettori elettrici rotondi a proiettile.

Numeri di riferimento correlati
Numeri correlati, sostituiti, riferimenti incrociati o alternativi per il confronto.

90161200302

Il prodotto che stai visualizzando fa riferimento a questi numeri

Connettore a forcella del cablaggio del cablaggio dell'interruttore di accensione.



Si adatta:
Porsche 911 / 912 - dal 1965 al 1968

Piatto stampato a 8 poli, connettore a forcella, cablaggio all'interruttore di accensione (901 612 003 01) e interruttore dei fari.

Questo è per l'interruttore di accensione che ha i connettori elettrici piatti a forcella.

Numeri di riferimento correlati
Numeri correlati, sostituiti, riferimenti incrociati o alternativi per il confronto.

90161200301

Il prodotto che stai visualizzando fa riferimento a questi numeri

Fusibile in linea per le luci di illuminazione del cruscotto.



Si adatta:
Porsche 911 - dal 1965 al 1989

Il cavo di alimentazione (nero-blu) per l'illuminazione del cruscotto non è dotato di fusibile.

Un cortocircuito nel portalampada in ottone può causare gravi danni al cablaggio. Questo portafusibili in linea facile da installare protegge il cablaggio e il costoso interruttore della luce.

Questo fusibile in linea può essere posizionato sull'interruttore della luce tra il terminale 58A e il filo/i nero/blu*
*per i modelli 1969 e 1970 questo filo sarà nero-viola.

Numeri di riferimento correlati
Numeri correlati, sostituiti, riferimenti incrociati o alternativi per il confronto.

90161204303

Il prodotto che stai visualizzando fa riferimento a questi numeri

Cablaggio luce targa.



Adatto a:
Porsche 911 1965-68



Numeri di riferimento correlati
Numeri correlati, sostituiti, riferimenti incrociati o alternativi per il confronto.

90161204120

Il prodotto che stai visualizzando fa riferimento a questi numeri

Cablaggio luce targa.



Si adatta:
Porsche 911 1969

Numeri di riferimento correlati
Numeri correlati, sostituiti, riferimenti incrociati o alternativi per il confronto.

90161204121

Il prodotto che stai visualizzando fa riferimento a questi numeri

Rivestimento in guaina protettiva.



Si adatta:

Porsche 911/912 - dal 1965 al 1989
Porsche 914

Guaina protettiva per tubi di ventilazione carburante e cablaggio

Fai clic su "Ingrandisci" per il diagramma delle parti di grandi dimensioni.
Diagramma rif. 42

Cablaggio luce bagagliaio.

Adatto a:
Porsche 911/912 - dal 1965 al 1974

Cablaggio nel bagagliaio anteriore, si collega sul lato sinistro del bagagliaio al cablaggio principale (per doppie luci nel cofano)

Come il cablaggio colorato originale.

Sono stati utilizzati manicotti terminali in neoprene originali (senza termoretraibile)

Cablaggio flessibile di altissima qualità per uso automobilistico, conforme alla direttiva ISO6722:2002 / DIN72551/6 / CEE 2000/53

Resistente a benzina, olio, acido della batteria, liquido di raffreddamento del motore.

Guaina altamente flessibile, molto resistente ai solventi e priva di alogeni, zolfo e fosforo.
Fatto a mano con qualità da concorso.

Diagramma rif. n. 16

Numeri di riferimento correlati
Numeri correlati, sostituiti, riferimenti incrociati o alternativi per il confronto.

90161204200

Il prodotto che stai visualizzando fa riferimento a questi numeri

Cablaggio del cablaggio del tunnel.



Si adatta:
Porsche 912 - 1969

Cablaggio tunnel 912 completo con cablaggio a spirale originale codificato a colori.

L'imbracatura si adatta esattamente come l'originale con tubo metallico e nastro resistente all'olio come originale.
Il cablaggio della scatola dei fusibili è in bundle con filo di allacciatura cerato. I terminali hanno manicotti in gomma.

L'imbracatura viene fornita con istruzioni di connessione dettagliate. Questo cablaggio ha i tre connettori tondi usati solo per il modello 69 (femmina-femmina, non più disponibili, da riutilizzare dal tuo cablaggio originale)

Ordine speciale su ordinazione parti si prega di consentire 2 - 4 settimane

Fatto a mano per la qualità dell'atrio.

Fai clic su "Ingrandisci" per il diagramma delle parti di grandi dimensioni.
Diagramma rif. 1

Numeri di riferimento correlati
Numeri correlati, sostituiti, riferimenti incrociati o alternativi per il confronto.

90261200300

Il prodotto che stai visualizzando fa riferimento a questi numeri

Cablaggio vano bagagli anteriore.
Cablaggio anteriore completo dalla scatola dei fusibili alla parte anteriore, fari, clacson, indicatori di direzione, fendinebbia. Ogni filo alla giusta lunghezza con cablaggio originale codificato a colori. Connettori H4 inclusi.

Adatto a:
Porsche 901-911 e 912 1964-1965

* Questo è il modello che si adatta solo ai modelli 911/912 del 1964 e del 1965 con la pompa lavavetri a destra!

Nuovo connettore carburante a 4 poli incluso.

• Come il cablaggio colorato originale.
• Sono stati utilizzati manicotti terminali in neoprene originali (nessun tubo termoretraibile!)
• Cablaggio flessibile di qualità molto elevata per uso automobilistico, ISO6722:2002 / DIN72551/6 / direttiva EEC 2000/53
• Resistente a benzina, olio, acido della batteria, liquido di raffreddamento del motore.
•   Guaina altamente flessibile, molto resistente ai solventi e priva di alogeni, zolfo e fosforo.
• Fatto a mano in Olanda, qualità da concorso.

Numeri di riferimento correlati
Numeri correlati, sostituiti, riferimenti incrociati o alternativi per il confronto.

90161200101A

Il prodotto che stai visualizzando fa riferimento a questi numeri

Cablaggio vano bagagli anteriore.

Adatto a:
Porsche 911 e 912 1966-1968

Cablaggio anteriore completo dalla scatola dei fusibili alla parte anteriore, fari, clacson, indicatori di direzione, pompa lavavetri, fendinebbia. Ogni filo alla giusta lunghezza con cablaggio originale codificato a colori. Connettori H4 inclusi.

Nuovi connettori carburante a 4 poli inclusi.

• Come il cablaggio colorato originale.
• Sono stati utilizzati manicotti terminali in neoprene originali (nessun tubo termoretraibile!)
• Cablaggio flessibile di qualità molto elevata per uso automobilistico, ISO6722:2002 / DIN72551/6 / direttiva EEC 2000/53
• Resistente a benzina, olio, acido della batteria, liquido di raffreddamento del motore.
• Guaina ad alta flessibilità, molto resistente ai solventi e priva di alogeni, zolfo e fosforo.
• Fatto a mano in Olanda, qualità da concorso.

Numeri di riferimento correlati
Numeri correlati, sostituiti, riferimenti incrociati o alternativi per il confronto.

90161200101

Il prodotto che stai visualizzando fa riferimento a questi numeri

Cablaggio vano bagagli anteriore.

Adatto a:
Porsche 911 e 912 1966-1968 (Zuffenhausen)
* questa è la versione registrata, utilizzata solo per la costruzione delle auto a Zuffenhausen

Cablaggio anteriore completo dalla scatola dei fusibili alla parte anteriore, fari, clacson, indicatori di direzione, pompa lavavetri, fendinebbia. Ogni filo alla giusta lunghezza con cablaggio originale codificato a colori. Connettori H4 inclusi.

Nuovi connettori carburante a 4 poli inclusi.

• Come il cablaggio colorato originale.
• Sono stati utilizzati manicotti terminali in neoprene originali (nessun tubo termoretraibile!)
• Cablaggio flessibile di qualità molto elevata per uso automobilistico, conforme alla direttiva ISO6722:2002 / DIN72551/6 / EEC 2000/53, resistente a benzina, olio, acido della batteria e liquido di raffreddamento del motore.
• Guaina ad alta flessibilità, molto resistente ai solventi e priva di alogeni, zolfo e fosforo.
• Fatto a mano in Olanda, qualità da concorso.

Numeri di riferimento correlati
Numeri correlati, sostituiti, riferimenti incrociati o alternativi per il confronto.

90161200101Z

Il prodotto che stai visualizzando fa riferimento a questi numeri
