Cablaggio

Cablaggio del relè dell'aria condizionata.

Adatto a:
Porsche 911 - dal 1974 al 1984
Porsche 911 turbo - dal 1974 al 1984

Telaio - NR 80

Cablaggio completo dalla scatola dei fusibili alla presa del relè (relè di controllo CA) e connettore femmina a 2 poli.
Come il cablaggio colorato originale.

Sono state utilizzate guaine terminali in neoprene originali (senza termoretraibile)

Cablaggio flessibile di alta qualità per uso automobilistico, ISO6722:2002 / DIN72551/6 / direttiva EEC 2000/53

Resistente a benzina, olio, acido della batteria, liquido di raffreddamento del motore.

La guaina altamente flessibile è molto resistente ai solventi ed è priva di alogeni, zolfo e fosforo.

Fare clic su "Ingrandisci" per visualizzare lo schema delle parti più grandi.
Riferimento diagramma n. 1

Numeri di riferimento correlati
Numeri correlati, sostituiti, riferimenti incrociati o alternativi per il confronto.

91161208001

Il prodotto che stai visualizzando fa riferimento a questi numeri

Cablaggio interruttore termico aria condizionata - Guida a sinistra (LHD)



Si adatta:
Porsche 911 - dal 1978 al 1989
Porsche 911 turbo - dal 1978 al 1989

Cablaggio n. 29
Interruttore termico bimetallico - Guida a sinistra

Modello: M559 - 1978-1989, Condizionatore d'aria

Ordine speciale su ordinazione parti si prega di consentire 2 - 4 settimane

Fatto a mano per la qualità dell'atrio.

Fai clic su "Ingrandisci" per il diagramma delle parti di grandi dimensioni.
Diagramma rif. n. 12

Numeri di riferimento correlati
Numeri correlati, sostituiti, riferimenti incrociati o alternativi per il confronto.

91161202901

Il prodotto che stai visualizzando fa riferimento a questi numeri

Cablaggio dell'aria condizionata.

Adatto a:
Porsche 911 - dal 1974 al 1984
Porsche 911 turbo - dal 1974 al 1984

Telaio - NR 78

Cablaggio completo dalla scatola dei fusibili al relè di controllo CA e connettore femmina a 6 poli.

Come il cablaggio colorato originale.
Sono stati utilizzati manicotti terminali in neoprene originali (senza termoretraibile)
Cablaggio flessibile di alta qualità per uso automobilistico, ISO6722:2002 / DIN72551/6 / direttiva EEC 2000/53
Resistente a benzina, olio, acido della batteria, liquido di raffreddamento del motore.
La guaina altamente flessibile è molto resistente ai solventi ed è priva di alogeni, zolfo e fosforo.

Per parti realizzate su ordinazione speciale, si prega di attendere 2-4 settimane

Fatto a mano con la massima qualità.

Fare clic su "Ingrandisci" per visualizzare lo schema delle parti più grandi.
Diagramma rif. n. 8

Numeri di riferimento correlati
Numeri correlati, sostituiti, riferimenti incrociati o alternativi per il confronto.

91161207801

Il prodotto che stai visualizzando fa riferimento a questi numeri

Avvolgicavo.



Si adatta:
Porsche 911 - dal 1970 al 1989
Porsche 914 - dal 1970 al 1976
Porsche 928 - dal 1978 al 1995
Porsche 996 GT3 - dal 1999 al 2005
Porsche 997 turbo: dal 2007 al 2013

Fare clic su "Zoom avanti" per il diagramma delle parti di grandi dimensioni.
Rif. diagramma n. 13

Numeri di riferimento correlati
Numeri correlati, sostituiti, riferimenti incrociati o alternativi per il confronto.

99951302340

Il prodotto che stai visualizzando fa riferimento a questi numeri

Diodo per tergilunotto.



Si adatta:
Porsche 911 1974-89



Numeri di riferimento correlati
Numeri correlati, sostituiti, riferimenti incrociati o alternativi per il confronto.

91161710602

Il prodotto che stai visualizzando fa riferimento a questi numeri

Cablaggio di alimentazione degli alzacristalli elettrici.



Adatto a:
Porsche 911 - dal 1969 al 1975

Cablaggio di alimentazione.
Questo cablaggio è installato nel bagagliaio e alimenta entrambe le portiere; è dotato di un connettore femmina rotondo a 6 poli a sinistra e a destra.

È collegato alla scatola dei fusibili anteriore e ai perni di messa a terra (occhiello da 8 mm) su entrambi i lati.

L'altro lato di questo cablaggio deve essere collegato alla morsettiera all'interno della portiera.

Fatto a mano con qualità da concorso.

Numeri di riferimento correlati
Numeri correlati, sostituiti, riferimenti incrociati o alternativi per il confronto.

90161207102

Il prodotto che stai visualizzando fa riferimento a questi numeri

Cablaggio della lampada del vano motore.

Adatto a:
Porsche 911 dal 1974 al 1989

Cablaggio dal fanale posteriore sinistro (cablaggio tunnel) alla luce del vano motore nel cofano motore e a terra.

Riferimento diagramma n. 1

Numeri di riferimento correlati
Numeri correlati, sostituiti, riferimenti incrociati o alternativi per il confronto.

91161204900

Il prodotto che stai visualizzando fa riferimento a questi numeri

Cablaggio della lampada del vano motore.

Adatto a:
Porsche 911 1974>>1985

Diagramma Rif. n. 1

Numeri di riferimento correlati
Numeri correlati, sostituiti, riferimenti incrociati o alternativi per il confronto.

91161204904

Il prodotto che stai visualizzando fa riferimento a questi numeri

Relè del motorino di avviamento esterno.
Evita il costoso interruttore di accensione e installa un relè di avviamento a caldo che convoglierà la corrente direttamente al motorino di avviamento.
Disponiamo di una versione da 6 o 12 volt e funziona su qualsiasi modello classico.

Adatto a:
Modello Porsche 911 / 924 / 928 / 914 / 944 / 968 / 356

Questo relè può essere posizionato vicino al motorino di avviamento e serve a limitare la corrente di avviamento e a non consentirne più la commutazione tramite l'interruttore di accensione.

Cablaggio di illuminazione calibro 8 con portalampada - Lampadine non incluse.



Adatto a:
Porsche 911 1974-86

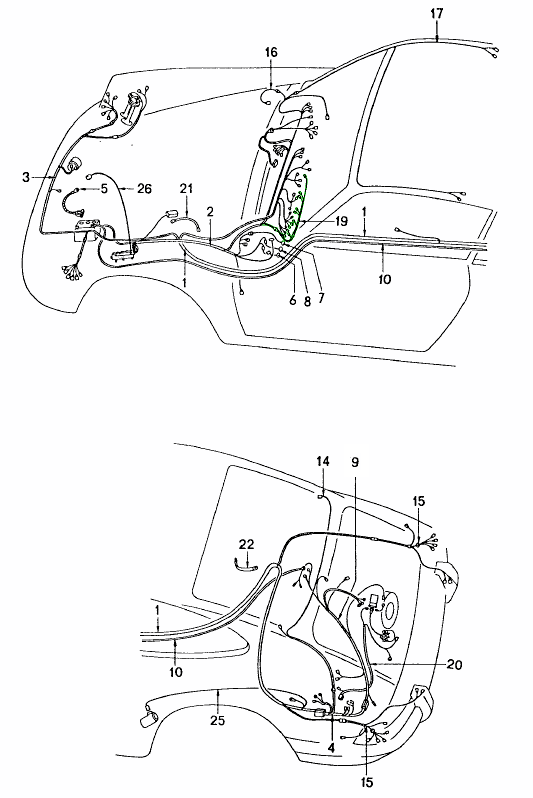

Fare clic su "Ingrandisci" per visualizzare lo schema delle parti più grandi.
Diagramma rif. n. 19

Numeri di riferimento correlati
Numeri correlati, sostituiti, riferimenti incrociati o alternativi per il confronto.

91161204700

Il prodotto che stai visualizzando fa riferimento a questi numeri

Presa per relè di segnalazione emergenza a 4 poli.



Adatto a:
Porsche 911 - 1970-1989
Porsche 964 - dal 1990 al 1994
Porsche 968 - dal 1992 al 1995
Porsche 914 - dal 1970 al 1976
Porsche 924S - dal 1986 al 1988
Porsche 944 - dal 1982 al 1991

Numeri di riferimento correlati
Numeri correlati, sostituiti, riferimenti incrociati o alternativi per il confronto.

90161233400

Il prodotto che stai visualizzando fa riferimento a questi numeri

Cablaggio dell'interruttore di accensione.



Si adatta:
Porsche 911 - dal 1976 al 1984
Porsche 911 turbo - dal 1976 al 1984 (incluso)

Cablaggio con connettore maschio a 6 poli che si collega all'interruttore di accensione e viene fornito con cablaggio con codice colore originale.

L'imbracatura si adatterà esattamente come l'originale con il tubo metallico e il nastro resistente all'olio come originale.

I terminali hanno manicotti in gomma.

L'imbracatura viene fornita con istruzioni di connessione dettagliate.

Ordine speciale su ordinazione parti si prega di consentire 2 - 4 settimane

Fatto a mano per la qualità dell'atrio.

Fai clic su "Ingrandisci" per il diagramma delle parti di grandi dimensioni.
Diagramma rif. 4

Numeri di riferimento correlati
Numeri correlati, sostituiti, riferimenti incrociati o alternativi per il confronto.

91161201132

Il prodotto che stai visualizzando fa riferimento a questi numeri

Fusibile in linea per le luci di illuminazione del cruscotto.



Si adatta:
Porsche 911 - dal 1965 al 1989

Il cavo di alimentazione (nero-blu) per l'illuminazione del cruscotto non è dotato di fusibile.

Un cortocircuito nel portalampada in ottone può causare gravi danni al cablaggio. Questo portafusibili in linea facile da installare protegge il cablaggio e il costoso interruttore della luce.

Questo fusibile in linea può essere posizionato sull'interruttore della luce tra il terminale 58A e il filo/i nero/blu*
*per i modelli 1969 e 1970 questo filo sarà nero-viola.

Numeri di riferimento correlati
Numeri correlati, sostituiti, riferimenti incrociati o alternativi per il confronto.

90161204303

Il prodotto che stai visualizzando fa riferimento a questi numeri

Fusibili in linea per motori ventola riscaldamento vano piedi. Porsche 911 1984-89

Adatto a:
Porsche 911 - dal 1984 al 1986
Porsche 911 Turbo 3.3ltr - dal 1983 al 1986

Questo set di cablaggi è progettato per proteggere i ventilatori del vano piedi della 911 Carrera 3.2 con un fusibile in linea.

I modelli dal 1984 all'aprile 1986 non erano dotati di fusibili per le ventole del vano piedi. I motori delle ventole, spesso soggetti a guasti a causa di problemi ai cuscinetti, potevano bloccarsi e potenzialmente surriscaldarsi, causando danni.

Il nostro set di fusibili in linea offre una soluzione diretta, con un fusibile a LED in linea da 10 A. In caso di cortocircuito del motore, il fusibile si brucia e il LED si illumina, salvaguardando il vostro prezioso cablaggio del bagagliaio.

Venduti in set da 2, con una semplice installazione plug-and-play.

Riferimento diagramma n. 1

Numeri di riferimento correlati
Numeri correlati, sostituiti, riferimenti incrociati o alternativi per il confronto.

91162404302

Il prodotto che stai visualizzando fa riferimento a questi numeri

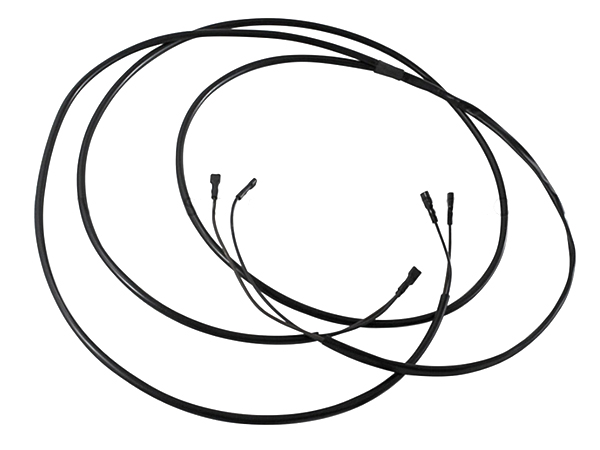

Cablaggio per luce interna.



Adatto a:
Porsche 911 1969 Coupé
Porsche 911 1970-73 Coupé
Porsche 911 1978-84 Coupé

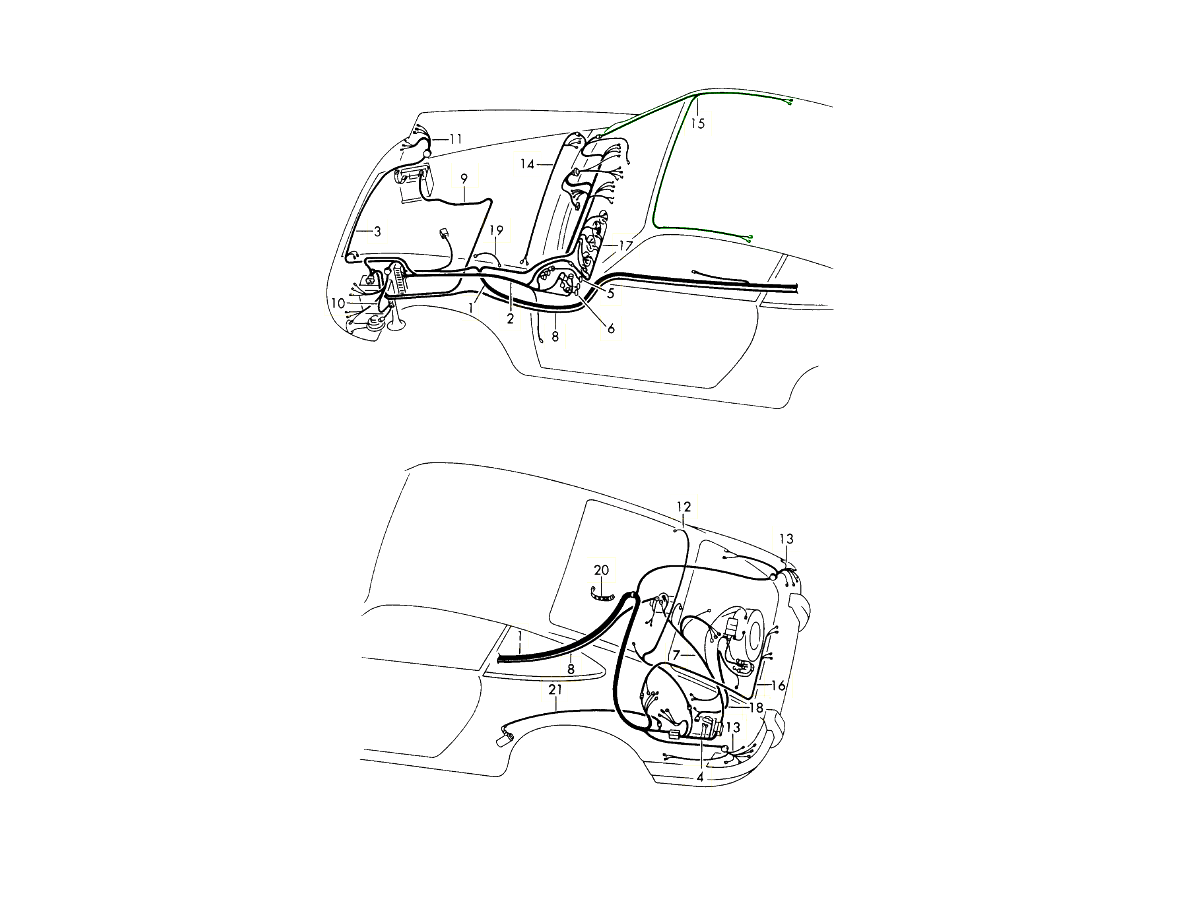

Fare clic su "Ingrandisci" per visualizzare lo schema delle parti più grandi.
Diagramma rif. n. 15

Numeri di riferimento correlati
Numeri correlati, sostituiti, riferimenti incrociati o alternativi per il confronto.

90161203520

Il prodotto che stai visualizzando fa riferimento a questi numeri

Cablaggio luci interne - Targa

Adatto a:
Porsche 911 - solo Targa dal 1969 al 1986

Cablaggio per luci interne (versione Targa)

Si collega al cablaggio principale sul lato destro sotto il finestrino.
Come il cablaggio colorato originale.
Sono state utilizzate le guaine terminali in neoprene originali (senza termoretraibile)
Cablaggio flessibile di qualità molto elevata per uso automobilistico, ISO6722:2002 / DIN72551/6 / direttiva EEC 2000/53
Resistente a benzina, olio, acido della batteria, liquido di raffreddamento del motore.
Guaina altamente flessibile, molto resistente ai solventi e priva di alogeni, zolfo e fosforo.

Per parti realizzate su ordinazione speciale, si prega di attendere 2-4 settimane

Fatto a mano con la massima qualità.

Diagramma rif. n. 2

Numeri di riferimento correlati
Numeri correlati, sostituiti, riferimenti incrociati o alternativi per il confronto.

90161203541

Il prodotto che stai visualizzando fa riferimento a questi numeri
